El aislamiento térmico en refrigeración industrial es uno de los factores que más influye en el consumo energético, la estabilidad de la temperatura y la vida útil de los equipos. Un diseño deficiente dispara la factura eléctrica, provoca condensaciones, genera problemas de seguridad alimentaria y aumenta las averías. En cambio, una instalación correctamente aislada mantiene el frío donde se necesita, reduce el trabajo de los compresores y asegura una operación fiable y eficiente.
- El aislamiento adecuado reduce de forma significativa la demanda energética de las cámaras frigoríficas.
- Elegir el material aislante correcto depende de la temperatura de servicio, humedad y tipo de instalación.
- Un diseño y ejecución profesionales evitan puentes térmicos, condensaciones y pérdidas de producto.
- El mantenimiento periódico del aislamiento es clave para conservar su rendimiento a largo plazo.
- La mejora del aislamiento térmico se traduce en ahorros económicos y en una mayor sostenibilidad.
Importancia del aislamiento térmico en refrigeración industrial
En cualquier sistema de refrigeración industrial, el objetivo es mantener un volumen determinado a una temperatura inferior a la del entorno. Sin un aislamiento adecuado, el calor fluye constantemente hacia el interior, obligando a los equipos frigoríficos a trabajar más horas y con mayor esfuerzo. Esto se traduce en un aumento directo del consumo eléctrico y en un desgaste acelerado de los componentes.
El aislamiento térmico actúa como una barrera que limita la transmisión de calor por conducción, convección y radiación a través de paredes, techos, suelos y tuberías. Cuanto mejor sea esta barrera, menor será la carga térmica que deben vencer los equipos de refrigeración. Por tanto, el aislamiento es tan importante como la propia máquina frigorífica en el balance energético global de la instalación.
Beneficios principales
- Ahorro energético: al reducir la carga térmica, disminuye la potencia necesaria y las horas de funcionamiento de los compresores.
- Estabilidad de la temperatura: un buen aislamiento minimiza las oscilaciones, algo crítico en procesos alimentarios, farmacéuticos o logísticos.
- Menos averías: los equipos trabajan en rangos más estables y con menos esfuerzos, lo que reduce fallos y alarga su vida útil.
- Confort y seguridad: se evitan condensaciones en zonas de paso, goteos y formación de hielo que pueden provocar resbalones.
- Cumplimiento normativo: facilita el cumplimiento de exigencias sanitarias, de calidad y de eficiencia energética.
- Reducción de emisiones: menos consumo eléctrico implica una menor huella de carbono asociada a la instalación.
Elementos a aislar en una instalación de refrigeración industrial
El aislamiento térmico no se limita a las cámaras frigoríficas. Una instalación industrial incluye múltiples elementos que deben ser tratados de manera específica para evitar pérdidas de frío y problemas de condensación.
Cámaras frigoríficas y túneles de congelación
Son los recintos donde se almacena o procesa el producto a baja temperatura. Su aislamiento es esencial para garantizar la cadena de frío y la eficiencia del sistema.
- Paneles sándwich aislantes en paredes y techos, con núcleos de poliuretano (PUR), poliisocianurato (PIR) o lana mineral.
- Suelos aislados, especialmente críticos en cámaras de congelación para evitar la formación de hielo en el terreno.
- Puertas frigoríficas con rotura de puente térmico, burletes de calidad y sistemas de cierre eficiente.
- Juntas y encuentros correctamente sellados para impedir infiltraciones de aire caliente y húmedo.

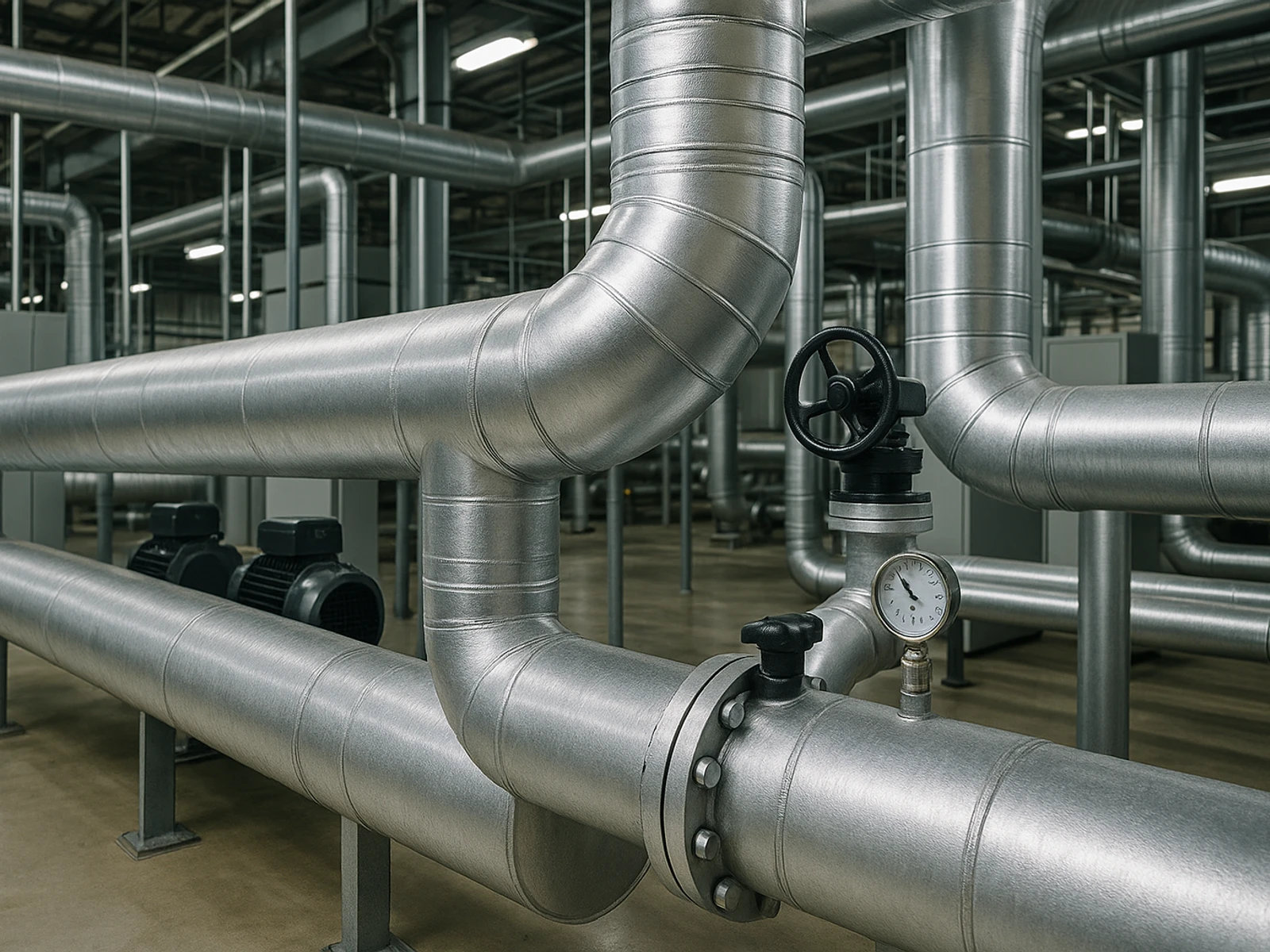

Tuberías y equipos frigoríficos
Las líneas de líquido y gas refrigerante, así como las tuberías de agua glicolada o salmueras, también deben aislarse para reducir pérdidas y evitar condensaciones.
- Tuberías de refrigerante: aislamiento adecuado al rango de temperatura y a la exposición a la intemperie o ambientes agresivos.
- Depósitos y acumuladores: recubrimientos aislantes que mantengan la temperatura del fluido almacenado.
- Intercambiadores de calor: carenados y aislamientos específicos según el diseño del equipo.
Conductos de aire y ventilación
En instalaciones donde se distribuye aire frío mediante conductos, el aislamiento evita ganancias térmicas y condensaciones en el exterior del conducto.
- Conductos de impulsión de aire frío con aislamiento continuo y barrera de vapor.
- Cajas de mezcla, plenum y unidades de tratamiento con envolventes aisladas para mantener la temperatura de suministro.
Materiales de aislamiento térmico más utilizados
La elección del material aislante depende de varios factores: temperatura de trabajo, exposición a humedad, resistencia mecánica necesaria, comportamiento frente al fuego, facilidad de montaje y coste. A continuación se describen los más habituales en refrigeración industrial.
Espuma rígida de poliuretano (PUR) y poliisocianurato (PIR)
Son los materiales más extendidos en paneles sándwich para cámaras frigoríficas. Ofrecen una baja conductividad térmica y una buena relación espesor–prestaciones.
- Ventajas: excelente capacidad aislante, ligereza, buena adherencia a chapas metálicas, rapidez de montaje.
- Aplicaciones: paredes, techos y suelos de cámaras, puertas frigoríficas, paneles de túneles de congelación.
- Consideraciones: es importante verificar su comportamiento frente al fuego y la correcta ejecución de juntas y sellados.
Espuma elastomérica flexible
Se utiliza sobre todo en tuberías de refrigerante y conductos de aire frío. Es flexible, de célula cerrada y con buena resistencia a la difusión de vapor.
- Ventajas: fácil de instalar en tuberías, buena barrera de vapor, resistente a condensaciones.
- Aplicaciones: líneas de succión y líquido, tuberías de agua fría, conductos de climatización y ventilación.
- Consideraciones: debe protegerse frente a rayos UV y agresiones mecánicas cuando está en exterior.
Lana mineral (lana de roca o lana de vidrio)
Se emplea cuando se requiere una buena resistencia al fuego y aislamiento acústico adicional. Su conductividad es algo mayor que la de las espumas rígidas.
- Ventajas: comportamiento excelente frente al fuego, buen aislamiento acústico, estabilidad dimensional.
- Aplicaciones: envolventes de salas de máquinas, conductos metálicos, zonas con requerimientos de protección contra incendios.
- Consideraciones: requiere barrera de vapor adecuada en aplicaciones de baja temperatura.
Poliestireno extruido (XPS)
Se utiliza principalmente en suelos de cámaras, gracias a su resistencia a la compresión y baja absorción de agua.
- Ventajas: alta resistencia mecánica, baja absorción de humedad, buena capacidad aislante.
- Aplicaciones: suelos de cámaras de refrigeración y congelación, soleras aisladas.
- Consideraciones: debe protegerse adecuadamente frente a cargas y punzonamientos.
Diseño del aislamiento térmico en cámaras frigoríficas
Un diseño correcto del aislamiento requiere analizar las condiciones de operación, el tipo de producto almacenado, los ciclos de carga y descarga, así como el entorno donde se ubica la instalación. No se trata solo de elegir un material, sino de definir espesores, resolver encuentros constructivos y prever la gestión de condensaciones.
Espesores de aislamiento
El espesor se calcula a partir de la diferencia de temperatura interior–exterior, la conductividad térmica del material y las exigencias de eficiencia. En general:
- Para refrigeración positiva (0 a 10 °C) se utilizan espesores medios de panel entre 60 y 100 mm.
- Para refrigeración negativa (congelación, por debajo de 0 °C) son habituales espesores desde 100 hasta 150 mm o más.
- En túneles de ultracongelación pueden requerirse espesores superiores, dependiendo de la temperatura de diseño.
Un mayor espesor reduce las pérdidas, pero incrementa el coste y ocupa más espacio. El equilibrio óptimo se alcanza mediante cálculos térmicos y análisis de retorno de la inversión.
Control de puentes térmicos
Los puentes térmicos son zonas donde el aislamiento se interrumpe o es insuficiente, permitiendo un flujo de calor más intenso. Suelen aparecer en:
- Encuentros entre paneles y estructura metálica.
- Uniones de paredes con suelos y techos.
- Fijaciones mecánicas, anclajes y perfiles.
- Marcos de puertas, pasos de tuberías y conductos.
La solución pasa por un diseño detallado de estos puntos, el uso de perfiles con rotura de puente térmico, sellados continuos y, cuando sea posible, el recubrimiento interior de elementos estructurales con material aislante.
Gestión de condensaciones y barrera de vapor
En ambientes fríos, la humedad del aire puede condensarse sobre superficies frías si no se controla adecuadamente. Esto genera goteos, corrosión y proliferación de microorganismos.
- Barrera de vapor: láminas o recubrimientos que impiden el paso de vapor de agua hacia el interior del aislamiento.
- Sellado de juntas: imprescindible para evitar la entrada de aire húmedo a través de uniones y encuentros.
- Diseño de pendientes: en techos y zonas propensas a condensación, se diseñan pendientes que faciliten la evacuación de agua.
Pasos para optimizar el aislamiento térmico en refrigeración industrial
Para conseguir una instalación eficiente y duradera, es recomendable seguir una metodología estructurada desde la fase de proyecto hasta la explotación.
Pasos para un aislamiento térmico eficiente
-
Analizar las necesidades térmicas
Definir temperaturas de trabajo, tipo de producto, rotación de mercancía, tiempos de apertura de puertas y condiciones ambientales exteriores. Esta información es la base para dimensionar el aislamiento y los equipos de refrigeración.
-
Seleccionar los materiales adecuados
Elegir el tipo de panel sándwich, aislamiento para suelos, tuberías y conductos en función de la temperatura de servicio, humedad, resistencia mecánica requerida y requisitos de seguridad contra incendios.
-
Diseñar espesores y detalles constructivos
Calcular espesores óptimos y definir soluciones para encuentros, fijaciones, pasos de instalaciones y marcos de puertas. El objetivo es minimizar puentes térmicos y asegurar la continuidad del aislamiento y de la barrera de vapor.
-
Planificar la ejecución
Definir una secuencia de montaje que evite daños en el aislamiento y permita controles de calidad intermedios. Coordinar trabajos de refrigeración, electricidad, ventilación y obra civil para no comprometer el aislamiento.
-
Instalar con personal especializado
La correcta colocación de paneles, sellados, juntas y recubrimientos es crítica. Un equipo con experiencia en refrigeración industrial garantiza un resultado estanco y duradero.
-
Realizar pruebas y verificaciones
Comprobar la estanqueidad, revisar puentes térmicos visibles, medir temperaturas superficiales y verificar la ausencia de condensaciones en condiciones de funcionamiento real.
-
Establecer un plan de mantenimiento
Incluir inspecciones periódicas del estado de paneles, juntas, puertas, suelos y aislamientos de tuberías. Reparar de inmediato golpes, perforaciones y deterioros de la barrera de vapor.
Mantenimiento y mejora del aislamiento existente
En muchas instalaciones en servicio, el aislamiento térmico no se revisa hasta que aparecen problemas evidentes. Sin embargo, pequeñas pérdidas o deterioros acumulados pueden suponer un incremento notable del consumo energético.
Inspecciones periódicas
- Revisión visual de golpes, perforaciones, corrosión y deformaciones en paneles y recubrimientos.
- Comprobación del estado de juntas y sellados, especialmente en puertas y pasos de instalaciones.
- Detección de zonas con condensación recurrente o formación de hielo.
- Medición puntual de temperaturas superficiales con cámara termográfica o termómetros infrarrojos.
Actuaciones de mejora
- Reparación de juntas y sellados para recuperar la estanqueidad y la barrera de vapor.
- Sustitución de paneles dañados que hayan perdido capacidad aislante o presenten corrosión severa.
- Refuerzo de aislamiento en puntos críticos como esquinas, encuentros con estructura y suelos de cámaras de congelación.
- Actualización de aislamientos de tuberías y conductos cuando estén degradados o sin protección frente a la intemperie.
Estas acciones, combinadas con una correcta regulación de los sistemas de control y una distribución eléctrica dimensionada para la eficiencia, permiten reducir de manera notable el coste operativo de la instalación frigorífica.
Preguntas frecuentes
¿Cómo saber si el aislamiento de mi cámara frigorífica es insuficiente?
Algunos indicios claros son el aumento inesperado del consumo eléctrico, la dificultad para alcanzar o mantener la temperatura de consigna, la aparición de condensaciones en paredes o techos y la formación de hielo en suelos o puertas. También es una señal de alerta la presencia de corrientes de aire frío en juntas y encuentros. Una auditoría energética y una inspección térmica permiten confirmar el estado real del aislamiento.
¿Qué material aislante es mejor para una cámara de congelación?
En cámaras de congelación se suelen emplear paneles sándwich con núcleo de PUR o PIR debido a su baja conductividad térmica y buena estabilidad. Para suelos, el XPS es muy habitual por su resistencia a la compresión y baja absorción de agua. La elección final debe basarse en cálculos térmicos, requisitos de seguridad contra incendios, condiciones de montaje y presupuesto disponible.
¿Es rentable aumentar el espesor del aislamiento?
En muchos casos sí. Incrementar el espesor reduce las pérdidas térmicas y el consumo energético anual. Sin embargo, existe un punto a partir del cual el ahorro adicional es marginal frente al coste extra. Por ello, conviene realizar un estudio de coste–beneficio que tenga en cuenta el precio de la energía, las horas de funcionamiento y la vida útil prevista de la instalación.
¿Cada cuánto tiempo debe revisarse el aislamiento térmico?
Como referencia, es recomendable una revisión visual anual, complementada con inspecciones más detalladas cada tres o cinco años, según la criticidad de la instalación y las condiciones de trabajo. En entornos con alta humedad, tráfico intenso o riesgo de impactos mecánicos, puede ser necesario aumentar la frecuencia de las inspecciones.
¿Qué impacto tiene el aislamiento en la seguridad alimentaria?
Un aislamiento deficiente puede provocar fluctuaciones de temperatura, condensaciones sobre el producto y acumulación de agua en suelos y estanterías. Estas condiciones favorecen el crecimiento microbiano y aumentan el riesgo de contaminación. Un buen diseño y mantenimiento del aislamiento ayuda a mantener temperaturas estables, superficies secas y condiciones higiénicas adecuadas para la conservación de alimentos.
